西門子S120變頻器常見故障分析與排除【案例分析】
A01009 (N) CU: 控制單元過熱
A06301 (F) 整流單元：主電源過電壓
整流單元故障
電機模塊故障
報過電流故障
報過熱故障
報過電壓故障
報欠電壓故障
西門子S120變頻器報過流故障
當電機發生故障時，跳閘后自由溜車
西門子S120變頻器維修常見報警代碼；
報(F7900)電機鎖死故障
報(F07902)電機堵轉故障，
急停報 F01611（F01600）F30611(F30600)，
報 A7960 故障：
碼盤模塊更換（SCM30）時報 A01420
A07350 (F) 驅動：測量頭設為數字輸出
A07351 (F) 驅動：測量頭設為數字輸出
A07354 驅動：無法進行齒槽轉矩補償
F07355 (N, A) 驅動：學習時齒槽轉矩補償出錯
A07400 (N) 驅動：最大直流母線電壓控制器生效
A07400 (N) 驅動：最大直流母線電壓控制器生效
A07401 (N) 驅動：最大直流母線電壓控制器關閉
A07402 (N) 驅動：最小直流母線電壓控制器生效
A07402 (N) 驅動：最小直流母線電壓控制器生效
F07403 (N, A) 驅動：達到直流母線電壓閾值下限
F07403 (N, A) 驅動：達到直流母線電壓閾值下限
F07404 驅動：達到直流母線電壓閾值上限
F07404 驅動：達到直流母線電壓閾值上限
F07405 (N, A) 驅動：低于動能緩沖下的最低轉速
F07406 (N, A) 驅動：超出動能緩沖狀態下最大持續時間
F07407 驅動：不允許 Vdc 降低
A07409 (N) 驅動：V/f控制電流限值控制器生效
F07410 驅動：電流環輸出受限
F07410 驅動：電流環輸出受限
F07411 驅動：磁通控制器輸出受限
F07411 驅動：勵磁時沒有達到磁通量設定值

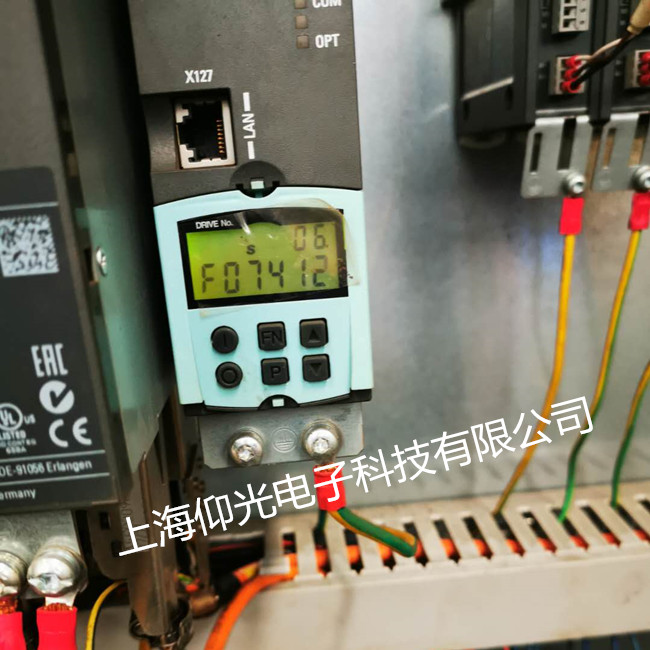

F07412 驅動：換向角出錯（電機模型）
F07413 驅動：換向角出錯（磁極位置檢測）
F07414 (N, A) 驅動：編碼器序列號改變
N07415 (F) 驅動：正在傳送換向角偏移
A07416 驅動：磁通控制器配置
F07417 驅動脈沖方式不合理（電機模型）
A07017 超出附加溫度報警閾值
F07018 超出附加溫度故障閾值
F07048 驅動：特性曲線測量出錯
F07080 驅動：閉環控制參數出錯
F07082 宏文件：無法執行
F07083 宏文件：找不到 ACX 文件
F07084 宏文件：未滿足 WaitUntil 的條件
F07085 驅動：開環控制/閉環控制參數被更改
F07086 單位轉換\: 由于參考值改變而超出參數極限
F07087 驅動：在設定的脈沖頻率下無法進行無編碼器運行
F07088 單位轉換\: 由于單位轉換而超出參數極限
A07089 單位轉換：轉換單位后不能激活功能塊
F07090 驅動：轉矩上限小于下限
A07091 驅動：測定的電流環動態響應無效
A07092 驅動：慣性評估器還未完成
F07093 (A) 驅動：測試信號故障
A07094 常見參數超限
A07095 (N) 驅動：一鍵優化激活
F07097 (A) 驅動：測試信號故障行程限制
F07098 (A) 驅動：一鍵優化配置錯誤
F07100 驅動：采樣時間不可復位
F07110 驅動：采樣時間和基本周期不匹配
A07140 驅動：電流環采樣時間和主軸不配套
A07200 驅動：控制權發出 ON 指令
F07220 (N, A) 驅動：缺少“通過PLC控制”
F07300 (A) 驅動：缺少電源接觸器反饋信息
