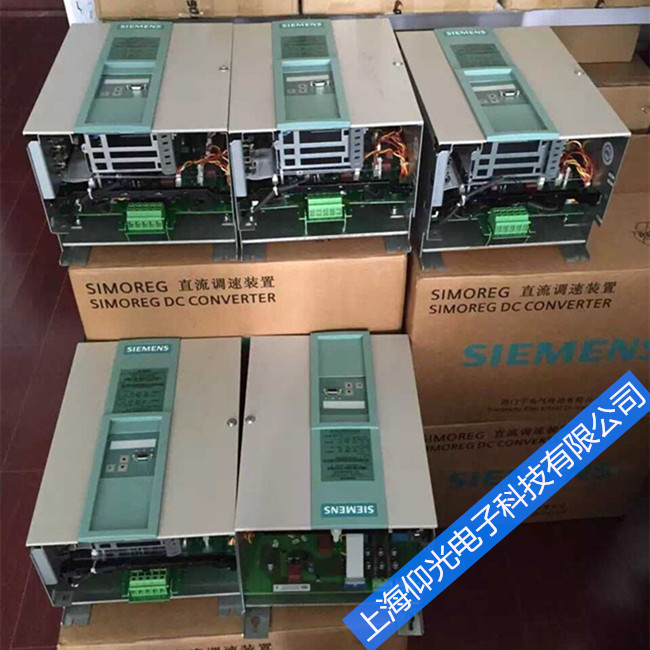

西門子直流調速器維修、西門子直流調速裝置維修直流驅動器6RA28維修，F(xiàn)04故障維修、F05故障維修、F03故障維修、6RA28報F36維修、F10故障維修、F11故障維修、F12維修，F(xiàn)13維修，F(xiàn)14故障維修，6RA28報F15代碼維修,6RA28報F16維修,6RA28報F18維修,6RA28報F22維修,6RA28報F34維修,6RA28顯示F37維修,6RA28顯示F38維修,6RA28報F39,F51故障維修,F32維修、F19故障維修、F20代碼維修
F005 勵磁回路故障
(在運行狀態 ≤ o5 有效)
由每一個電源半波面積計算的電源電壓有效值(直流平均值 × 峰值系數)，必須大于相電壓故障監控的響應值
P353
P078.002 ×
100%
電源同一相兩個相同過零點之間的距離一定不能超過450 度。
勵磁電流實際值 K0265 ＜ 50% 所要求的勵磁電流給定值 K0268 的時間大于500ms。這個監控功能只在勵磁電流的給定值 > 2% 的
整流器額定勵磁電流才有效。
[自版本1.9 起，這百分值(50%)和時間(500ms)可用 P396 和 P397 分別更改]
如果在運行中(或 ≤ o4)存在所描述的故障條件中的一個，其時間長于在參數 P086 設置的“再啟動”時間，則輸出故障信息。
合閘后，整流器在運行狀態 o5 等待勵磁電源電壓或足夠的勵磁電流，在不超過在參數 P089 中設置的時間周期時不出現故障
信息。
從 1.7 版本開始，在勵磁反向開始后，可以監控勵磁減小或建立的超時(故障值 6 和 7)。
可能的故障原因:
* 相電壓故障閾值(P353)設置不正確
* 欠電壓/過電壓閾值(P351，P352)設置不正確
* 勵磁相電壓故障
* 運行中進線接觸器斷開
* 在勵磁回路的熔斷器已斷
* 勵磁電流調節器和/或勵磁電流預控制沒有優化或性能較差(檢查 P112，P253 至 P256；如有必要執行電流調節器優化運行)
* 檢查 P396 (勵磁電流監控閾值)和 P397 (勵磁電流監控時間)
* 如果故障值是 6: 在勵磁電流實際值檢測中的偏置故障，相關參數: P825.i01-i03 (取決于 P076.i02 的偏置)或 P394，P395
(信息 Ifield ＜ Ifield min 的閾值和滯環)必須檢查。
* 如果故障值 7: 新勵磁方向回路被中斷(如由于新勵磁方向接觸器尚未閉合)，P398，P399 (信號 Ifield ＜ Ifield x 的閾值和滯環)
必須檢查。
故障值:
1 勵磁電源故障(端子 3U1 和 3W1) (當 P086 = 0 時)
2 在運行狀態 o5.1，已超過在參數 P089 中設置的延時時間。在勵磁功率部分的電壓等待直至處于允許偏差范圍內(P351，
P352，P353)。
3 在運行狀態 o5.0，已超過在參數P089 中設置的延時時間
(等待時間，直到 Ifield act (K0265) > 50% 勵磁電流給定值 K0268)
[在版本 1.9，閾值可在P396 中設定]
4 在運行狀態 ≤ o4 時，在 P086 > 0 設置的自動再啟動延時已到:
勵磁電源故障或
Ifield act (K0265) ＜ 50% Ifield set (K0268)大于 500 ms
[在版本 1.9，通過P396 和 P397 設定]
5 當在運行狀態 ≤ o4 時，P086 = 0 (無自動再啟動):
Ifield act (K0265) ＜ 50% Ifield set (K0268)大于 500 ms
[在版本 1.9，通過P396 和 P397 設定]
6 在勵磁反向前，如果勵磁減小，在 30 秒內尚不能 Ifield ≤ Ifield min (P394)
7 在勵磁反向后，在勵磁建立時間，在 30 秒內尚不能 Ifield > Ifield x (P398)
