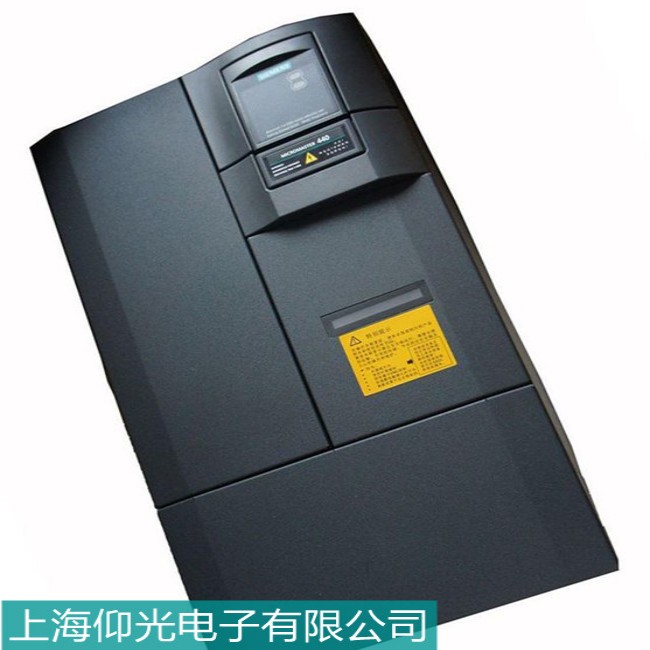

針對 西門子變頻器 6SE6430-2UD41-1FA0 的 過壓故障（常見報警 F0002（直流母線過壓）），以下是系統化的故障診斷與維修指南：
1. 故障現象
-
變頻器顯示 F0002（直流母線過壓）或偶爾報 F0022（制動單元過載）。
-
停機時電壓飆升（如減速過程中母線電壓超過 800V DC）。
-
可能伴隨制動電阻發熱嚴重或燒毀。
2. 可能原因
| 故障類型 | 主要原因 |
|---|---|
| 減速過壓 | 減速時間太短（P1121）、負載慣性大、未配置制動單元/電阻。 |
| 電網電壓過高 | 輸入電壓超過允許范圍（如＞480V AC），或電網波動（如發電機供電）。 |
| 制動電路失效 | 制動單元（選件）故障、制動電阻斷路/阻值變大、接觸器未吸合。 |
| 硬件故障 | 直流母線電容老化、電壓檢測電路異常（分壓電阻/運放損壞）、控制板（CUVC）故障。 |
3. 維修步驟
（1）檢查輸入電網電壓
-
測量三相輸入電壓（L1/L2/L3），確保在 380V~480V AC 范圍內。
-
若電壓持續偏高（如＞500V AC），需加裝 穩壓器 或調整變壓器抽頭。
（2）調整減速參數
-
延長減速時間：
-
參數 P1121（減速時間）默認值可能過短（如5s），調整為 10~20s。
-
-
啟用直流制動：
-
設置 P1230=2~4（制動電流強度），P1231=0.5~2s（制動時間）。
-
（3）檢查制動單元與電阻
-
制動電阻測量：
-
斷電后測量電阻阻值（如50Ω/5kW），若阻值∞或變大，需更換。
-
檢查電阻接線端子是否燒蝕、接觸不良。
-
-
制動單元測試：
-
測量制動管（IGBT）是否擊穿（正常時DC+/DC-與BR+/BR-之間應有二極管特性）。
-
檢查制動觸發信號（如控制板至制動單元的脈沖信號）。
-
（4）檢測直流母線電容
-
外觀檢查：電容鼓包、漏液需立即更換。
-
容量測試：使用電容表測量容量（如標稱560μF，實測＜500μF則失效）。
（5）電壓檢測電路排查
-
分壓電阻檢測：
-
直流母線電壓通過電阻分壓（如100kΩ+10kΩ）送入控制板，測量電阻是否變值。
-
-
運放/ADC檢查：
-
若分壓電阻正常，但顯示電壓異常，需檢查運放（如LM358）或ADC芯片。
-
4. 典型故障案例
案例1：減速過壓
-
現象：停機時頻繁報F0002，制動電阻不發熱。
-
原因：P1121=5s（過短），未配置制動電阻。
-
解決：調整P1121=15s，加裝制動電阻（如6SE6400-1BB00-0AA0）。
案例2：制動電阻斷路
-
現象：母線電壓升至820V DC，電阻冷態。
-
維修：更換燒斷的制動電阻（原50Ω/5kW改為50Ω/10kW以增強散熱）。
案例3：電壓檢測漂移
-
現象：空載時顯示母線電壓750V（實際僅600V）。
-
維修：更換分壓電阻（10kΩ±1%精度）。
5. 預防措施
-
加裝制動單元：大慣性負載（如離心機、升降機）必須配置制動單元（如6SE6400-1PB00-0AA0）。
-
定期維護：檢查電容狀態、清潔散熱風扇，避免灰塵堆積導致散熱不良。
-
電網監測：安裝電壓表實時監控輸入電壓穩定性。
6. 維修后驗證
-
空載測試：運行至50Hz后自由停車，觀察母線電壓峰值（應＜700V DC）。
-
帶載測試：模擬急停工況，確認制動電阻正常發熱且無過壓報警。
總結
-
過壓故障核心邏輯：能量無法回泄 → 母線電壓升高 → 觸發保護。
-
關鍵步驟：調整減速時間 → 檢查制動回路 → 檢測電容/電壓采樣 → 硬件維修。
-
若仍無法解決，需檢查CUVC控制板或聯系西門子技術支持。
提示：若故障伴隨其他報警（如F0022），需同步排查制動單元過載問題！
