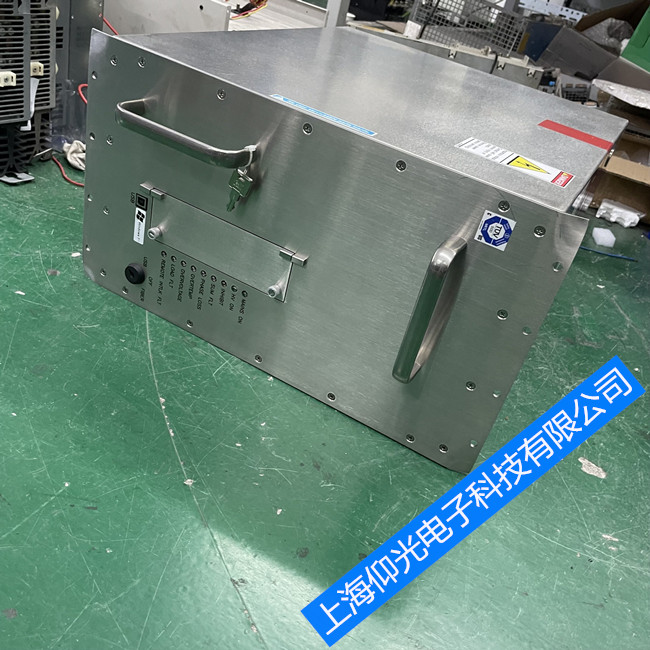

美國SEREN（賽恩）電源維修：
R系列射頻電源：R301-13維修、R601-13維修、R1001-13維修、R1001/1.2維修、R2001-13維修、R5001-13維修、R5001-13維修、R10,001-13維修、R15,001-13維修、R20,001-13維修
HR系列射頻電源：HR601HRL10011001維修、HR1501維修、HR2001-AC維修、HR2001維修、HR3001維修、HR5001維修
L系列低頻電源：L301維修、L601維修、L1001維修、L2001維修、L3001維修、L5001I系列射頻電源維修
如果模擬電路（ 射頻） 和數字電路單獨工作，可能各自工作良好。但是，一旦將二者放在同一塊電路板上 使用同一個電源一起工作， 整個系統很可能就不穩定。這主要是因為數字信號頻繁地在地和正電源（ 大于3 V） 之間擺動，而且周期特別短，常常是納秒級的。由于較大的振幅和較短的切換時間， 使得這些數字信號包含大量且獨立于切換頻率的高頻成分。在模擬部分，從無線調諧回路傳到無線設備接收部分的信號一般小于1μV。因此數字信號與射頻信號之間的差別會達到120dB。顯然， 如果不能使數字信號與射頻信號很好地分離，微弱的射頻信號可能遭到破壞，這樣一來，無線設備工作性能就會惡化，甚至完全不能工作。
供電電源的噪聲干擾
射頻電路對于電源噪聲相當敏感，尤其是對毛刺電壓和其他高頻諧波。微控制器會在每個內部時鐘周期內短時間突然吸入大部分電流，這是由于現代微控制器都采用CMOS工藝制造。因此，假設一個微控制器以1MHz的內部時鐘頻率運行，它將以此頻率從電源提取電流。如果不采取合適的電源去耦，必將引起電源線上的電壓毛刺。如果這些電壓毛刺到達電路RF部分的電源引腳，嚴重時可能導致工作失效。
不合理的地線
如果RF 電路的地線處理不當，可能產生一些奇怪的現象。對于數字電路設計，即使沒有地線層，大多數數字電路功能也表現良好。而在RF 頻段，即使一根很短的地線也會如電感器一樣作用。粗略地計算，每毫米長度的電感量約為1nH，433MHz時10mmPCB線路的感抗約27Ω。如果不采用地線層，大多數地線將會較長，電路將無法具有設計的特性。
天線對其他模擬電路部分的輻射干擾
在PCB電路設計中，板上通常還有其他模擬電路。例如，許多電路上都有模/數轉換（ADC）或數/模轉換器（DAC）。射頻發送器的天線發出的高頻信號可能會到達ADC的模擬輸入端。因為任何電路線路都可能如 天線一樣發出或接收RF信號。如果ADC輸入端的處理不合理，RF信號可能在ADC輸入的ESD二極管內自激，從而引起ADC偏差。
RF電路設計原則及方案
RF布局概念
在設計RF布局時，必須優先滿足以下幾個總原則：
1 盡可能地把高功率RF放大器（HPA）和低噪音放大器（LNA）隔離開來，簡單地說 就是讓高功率RF發射電路遠離低功率RF 接收電路；
2 確保PCB板上高功率區至少有一整塊地，最好上面沒有過孔，當然，銅箔面積越大越好；
3 電路和電源去耦同樣也極為重要；
4 RF輸出通常需要遠離RF輸入；
5 敏感的模擬信號應該盡可能遠離高速數字信號和RF信號。
物理分區和電氣分區設計原則
設計分區可以分解為物理分區和電氣分區。物理分區主要涉及元器件布局、方向和屏蔽等； 電氣分區可以繼續分解為電源分配、RF走線、敏感電路和信號以及接地等的分區。
